Distinguere i tipi di RAM tra formati DIMM e standard DDR
Ordinare un banco di memoria e scoprire solo durante il montaggio che non entra nello slot per colpa di una tacca spostata di due millimetri trasforma un aggiornamento in una perdita di tempo. Prima di spendere denaro occorre distinguere forma fisica, generazione e frequenza supportata dalla scheda madre.
La memoria di lavoro temporanea non si differenzia solo per la capienza in gigabyte. Dietro la sigla DDR si nascondono tensioni elettriche differenti, piedinature dedicate e standard dimensionali che impediscono l'interscambio tra macchine di generazioni diverse.
LEGGI ANCHE: Come aggiungere o sostituire la RAM del PCCome riconoscere i formati fisici tra computer fissi e portatili
La differenza fisica tra banchi da scrivania e memorie per portatili impedisce qualsiasi errore di montaggio grazie a dimensioni e connettori incompatibili. I moduli lunghi verticali sono destinati alle schede madri dei computer fissi, mentre i formati compatti orizzontali alloggiano negli spazi ridotti dei portatili e dei mini computer.

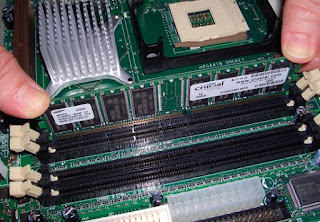

Sui computer fissi tradizionali i moduli prendono il nome di DIMM (Dual In-line Memory Module). Misurano circa 133 millimetri di lunghezza e si inseriscono a pressione all'interno di alloggiamenti verticali posizionati a ridosso del dissipatore del processore. Due levette laterali in plastica scattano verso l'interno per bloccare il circuito stampato e confermare il corretto allineamento dei contatti dorati.
Sui computer portatili e su molti mini PC da scrivania lo spazio a disposizione impone l'uso del formato ridotto SO-DIMM (Small Outline DIMM). Questi banchi misurano circa la metà in lunghezza (67 millimetri) e si montano orizzontalmente: il modulo viene spinto nell'alloggiamento con un'inclinazione di trenta gradi e poi premuto verso il basso finché due alette metalliche a molla non lo bloccano parallelo alla scheda madre.
Esistono inoltre varianti a profilo ribassato chiamate Low Profile. Mantengono la stessa lunghezza e piedinatura dei normali moduli DIMM, ma riducono l'altezza del circuito stampato a circa trenta millimetri per consentire il montaggio sotto dissipatori ad aria di grandi dimensioni o all'interno di case orizzontali molto compatti.
La trappola dei banchi lenti 1Rx16 sui computer portatili
Non tutti i moduli SO-DIMM con la stessa frequenza offrono la medesima velocità di risposta. Sui portatili economici e su molti modelli da gioco preassemblati i produttori installano spesso memorie con architettura interna 1Rx16 per risparmiare sui costi di fabbricazione.
Questi banchi montano solo quattro chip di silicio con un bus di comunicazione ristretto rispetto ai moduli standard 1Rx8 (dotati di otto chip) o 2Rx8 (a doppio rango). Nei giochi o nelle elaborazioni pesanti questa limitazione costringe il processore ad attendere il rilascio dei banchi di memoria, tagliando le prestazioni fino a oltre un decimo dei fotogrammi complessivi a parità di frequenza dichiarata. Sostituire un kit economico 1Rx16 con un kit 1Rx8 o 2Rx8 restituisce immediatamente al portatile la reattività originale senza toccare frequenze o voltaggi.
Le generazioni da DDR3 a DDR5 e la posizione della tacca
La sigla DDR (Double Data Rate) definisce la capacità della memoria di trasferire due blocchi di dati per ogni ciclo di clock del sistema. Ogni salto generazionale ha aumentato la densità dei chip, raddoppiato la velocità di trasferimento e ridotto la tensione elettrica richiesta per funzionare:
- DDR3. Operava a una tensione di 1,5 Volt con frequenze commerciali comprese tra 1333 e 1866 MT/s. I moduli DIMM per PC fisso contano 240 pin, mentre le varianti SO-DIMM ne contano 204. Si trova oggi soltanto su vecchie macchine destinate alla dismissione.
- DDR4. Ha abbassato la tensione a 1,2 Volt aumentando le frequenze standard fino a 3200 MT/s, con kit capaci di raggiungere 4000 MT/s. I moduli DIMM contano 288 pin e le varianti SO-DIMM contano 260 pin. Rappresenta ancora una base economica per computer da ufficio.
- DDR5. Riduce ulteriormente la tensione a 1,1 Volt e introduce frequenze che partono da 4800 MT/s per superare gli 8000 MT/s. I moduli DIMM da scrivania contano sempre 288 pin, mentre i moduli SO-DIMM contano 262 pin.

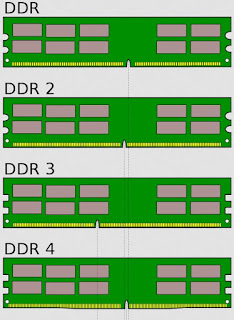

Per impedire l'inserimento distruttivo di una memoria su una scheda madre alimentata con tensioni incompatibili, il consorzio JEDEC sposta la posizione dell'intaglio inferiore (chiamato tacca o notch) a ogni nuova generazione. Sebbene due moduli DDR4 e DDR5 per computer fisso abbiano esattamente la stessa lunghezza e lo stesso numero di contatti, la scanalatura si trova in una posizione differente di diversi millimetri, impedendo fisicamente al modulo di toccare i pin di contatto se lo slot non corrisponde.

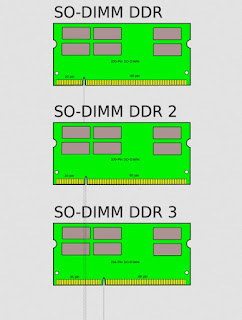

La medesima protezione meccanica viene applicata ai banchi compatti per computer portatili, dove la fessura tra i contatti dorati cambia lato e distanza a ogni passaggio evolutivo.
Per un confronto approfondito sui vantaggi e sulla convenienza economica tra i due standard attuali potete leggere il nostro articolo sulle differenze tra DDR4 e DDR5.
I nuovi formati CUDIMM e CSODIMM con generatore di clock integrato
Quando le memorie DDR5 superano i 6400 megatransfer al secondo, la dispersione elettrica lungo le piste della scheda madre degrada la qualità del segnale di clock inviato dal processore, causando instabilità improvvisa.
Per risolvere questo ostacolo sono stati introdotti i banchi CUDIMM (Clocked Unbuffered DIMM) per computer fissi e CSODIMM per portatili. Questi moduli integrano direttamente a bordo del circuito stampato un microchip dedicato (CKD) che rigenera e ripulisce il segnale di sincronizzazione prima di smistarlo ai chip di memoria. Questa innovazione consente di raggiungere frequenze stabili da 8400 a oltre 9200 MT/s su normali schede madri consumer, eliminando la necessità di dissipatori estremi o schede da overclock a due soli slot.
Come leggere frequenza velocità di trasferimento e latenza CAS
Sulle etichette adesive dei banchi di memoria compaiono sequenze numeriche che descrivono il comportamento del componente. La dicitura principale riguarda la velocità: l'unità corretta è il megatransfer al secondo (MT/s), anche se i negozi usano spesso la parola megahertz.
Accanto alla frequenza si trovano quattro numeri separati da trattini, come ad esempio 16-18-18-38 oppure 30-36-36-76. Questi valori rappresentano i tempi di risposta della memoria espressi in cicli di clock:
- CAS Latency (CL). Il primo valore indica il numero di cicli di clock necessari al chip di memoria per restituire una sequenza di dati dopo aver ricevuto la richiesta dal controller del processore. A parità di frequenza, una latenza CL più bassa garantisce tempi di risposta inferiori.
- tRCD e tRP. Misurano i cicli necessari per attivare una riga di memoria e precaricare la linea di bit per la lettura successiva.
- tRAS. Indica il tempo minimo durante il quale una riga deve restare aperta per non corrompere le informazioni in transito.
Per massimizzare il rendimento del processore bisogna sfruttare il Dual Channel. Montando due banchi identici negli slot indicati dal manuale della scheda madre (di solito il secondo e il quarto allontanandosi dalla CPU), il bus di sistema raddoppia la larghezza di banda da 64 a 128 bit. Installare un solo banco dimezza la velocità di scambio dei dati, creando colli di bottiglia visibili soprattutto durante le sessioni di gioco o nei rendering grafici complessi.
Se affiancate a un modulo esistente un secondo banco con frequenze o latenze differenti, la scheda madre non sommerà le velocità. Il BIOS attiverà il principio del minimo comune denominatore: entrambi i moduli verranno allineati alla frequenza del più lento e con le latenze più rilassate, annullando spesso l'attivazione dei profili automatici XMP o EXPO.
La distinzione tra memorie ECC (Error-Correcting Code) e banchi convenzionali riguarda l'affidabilità: i moduli ECC montano chip supplementari per identificare e correggere errori generati da disturbi magnetici o interferenze termiche. Questa tecnologia richiede schede madri e processori dedicati e trova applicazione nei server di rete e nelle workstation industriali, mentre i computer domestici utilizzano memorie Non-ECC.
Come verificare i banchi installati senza smontare il computer
Prima di comprare nuovi moduli bisogna identificare cosa monta la macchina in quel momento, quanti slot liberi rimangono e a quale frequenza stanno lavorando i componenti.

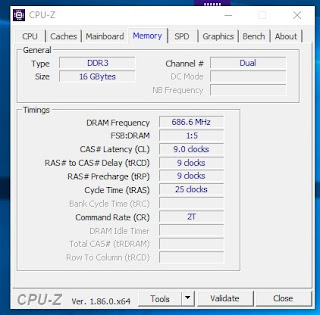

Lo strumento più affidabile per questa verifica è CPU-Z. Avviando il programma sul computer possiamo controllare due schede principali:
- Scheda Memory. Mostra la frequenza operativa reale, il tipo di generazione DDR e i valori di latenza attivi. Ricordiamo che il programma mostra la frequenza di clock base: su memorie a doppio trasferimento (DDR), il valore mostrato deve essere moltiplicato per due per ottenere la frequenza commerciale (ad esempio 1600 MHz corrispondono a un kit da 3200 MT/s).
- Scheda SPD (Serial Presence Detect). Permette di selezionare i singoli slot della scheda madre tramite un menu a tendina. Se selezionando Slot 2 o Slot 4 compaiono marca, codice del produttore e profili XMP o EXPO registrati sul chip, sappiamo con certezza quale modello acquistare per mantenere la compatibilità. Se il menu mostra campi vuoti, significa che quell'alloggiamento è libero per un'espansione.
In alternativa, per scansionare il sistema e visualizzare i componenti compatibili in vendita, possiamo fare affidamento sui configuratori web ufficiali Crucial Advisor o Kingston Configurator.
Quanta memoria serve per lavorare e giocare senza rallentamenti
La quantità di memoria installata determina quanti programmi possono rimanere aperti in contemporanea prima che Windows cominci a riversare i dati sul disco di sistema nel file di paging, rallentando l'intera macchina:
- 8 Gigabyte. Rappresentavano la soglia minima del passato, ma oggi risultano appena sufficienti per navigazione con poche schede, posta elettronica e documenti di testo leggeri. Persino i sistemi operativi moderni tendono a occupare metà di questa capienza al solo avvio.
- 16 Gigabyte. Costituiscono lo standard di partenza per qualsiasi computer moderno, sia su macchine Windows che sui sistemi Mac. Garantiscono fluidità con decine di schede web aperte, riproduzione multimediale in alta definizione e applicativi da ufficio eseguiti in parallelo.
- 32 Gigabyte. Il punto di equilibrio per chi usa il computer per giocare ai titoli moderni, fare fotoritocco pesante, montaggio video a risoluzione 4K, macchine virtuali o modelli di intelligenza artificiale eseguiti in locale.
- 64 Gigabyte o superiori. Riservati a professionisti del rendering tridimensionale, montaggio video con flussi multipli non compressi, simulazioni ingegneristiche e sviluppo software con container multipli.
Per calcolare il fabbisogno del vostro sistema operativo potete fare riferimento al nostro articolo su quanta RAM serve per Windows.
I nuovi moduli CAMM2 e il problema delle memorie saldate nei portatili
Chi acquista un computer portatile sottile deve prestare molta attenzione a come la memoria viene integrata sul telaio.
La maggior parte degli ultrabook moderni impiega memorie a basso consumo denominate LPDDR5X. Questi chip sono saldati direttamente sulla scheda madre a ridosso del processore per ridurre al minimo lo spessore e abbattere il consumo della batteria. Il rovescio della medaglia è definitivo: non esiste alcuno slot di espansione. Se comprate un portatile con memoria saldata sottodimensionata, resterete bloccati con quella capienza per l'intera vita del dispositivo, senza alcuna possibilità di aggiornamento futuro.
Per risolvere questo limite senza rinunciare a profili sottili e velocità elevate, il settore ha introdotto il nuovo standard modulare CAMM2 (Compression Attached Memory Module) e la variante LPCAMM2 per memorie LPDDR. Si tratta di una singola scheda rettangolare ultrapiatta che si fissa orizzontalmente con viti sulla scheda madre. Un singolo modulo CAMM2 abilita nativamente il funzionamento in doppio canale, supporta frequenze superiori a 7500 MT/s ed è completamente sostituibile dall'utente.
Questa tecnologia sta iniziando ad approdare anche sulle schede madri per computer fissi da scrivania: eliminando le lunghe piste verticali dei quattro slot DIMM, il modulo CAMM2 riduce le interferenze elettriche e permette di raggiungere velocità di memoria estreme senza i classici problemi di stabilità dei banchi tradizionali.
Diario di bordo di Navigaweb
Su un portatile da gioco che soffriva di continui scatti nei titoli più pesanti, ero convinto che il collo di bottiglia fosse la scheda video. Ispezionando i moduli SO-DIMM originali con CPU-Z ho scoperto che montavano banchi DDR4 con architettura interna 1Rx16 a quattro chip. Ho sostituito la coppia con due banchi 2Rx8 a parità di frequenza a 3200 MT/s: i micro-blocchi sono spariti all'istante e i fotogrammi minimi sono saliti di colpo. Quando volete ridare vita a un portatile che fatica nei giochi, controllate sempre la densità dei chip prima di dare la colpa al processore.
